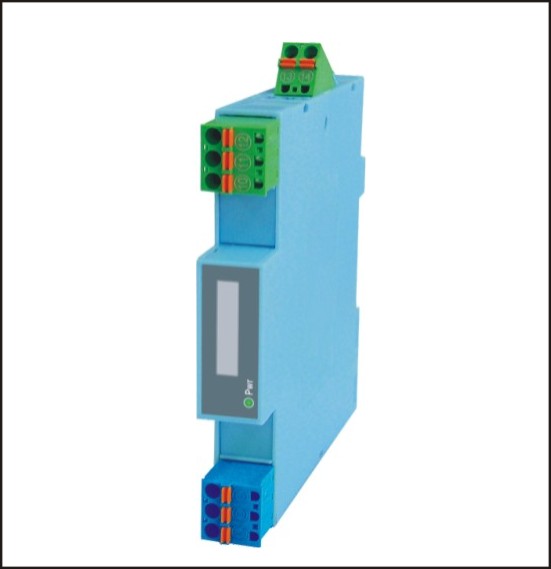

LU-B11操作端（信號輸出）隔離安全柵（一入一出）可連接多種小于20mA或小于10V的直流信號。 接受來自處于安全區的 DCS/PLC 系統或其它操作器的直流電壓信號，經安全柵隔離傳送，輸出所需的直流電流或電壓信號 ，驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。 采用獨立電源供電，供電電源—輸入—輸出之間隔離。

一、概述

● LU-B11安全柵可連接多種小于20mA或小于10V的直流信號。

● 接受來自處于安全區的 DCS/PLC 系統或其它操作器的直流電壓信號，經安全柵隔離傳送，輸出所需的直流電流或電壓信號 ，驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。

● 采用獨立電源供電，供電電源—輸入—輸出之間隔離。

二、技術指標

● 輸入?yún)?shù)（安全區信號）

輸入電流時  輸入范圍：4～20mA

            輸入電阻：內置輸入電阻器100Ω

輸入電壓時  輸入范圍：1～5V、0-5V、0-10V

            輸入電阻：>500KΩ

● 輸出參數（危險區信號）

輸出電流時  輸出范圍：4～20mA

             允許負載：≤750Ω

輸出電壓時  輸出范圍：1～5V

             內置電阻：250Ω

             輸出阻抗：≤500Ω

● 本質安全參數

防爆標志：      [Exia]ⅡC

高電壓Um：    250V

高輸出電壓Uo： 28V

大輸出電流Io：93mA

大外部電感Lo：2.4mH

大外部電容Co：0.05μF

● 環境參數

供 電 電 源：20-30VDC

紋波系數10%P-P 以下約1W

電源顯示燈：綠色LED 、電源供電時亮燈

使用溫度范圍：-20~ +60℃

使用濕度范圍：0 ~ 95%RH （無冷凝）

● 綜合技術參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：≤10mS

絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ

隔離強度：輸入-輸出-電源間≥100MΩ/500VDC

負載電阻變化的影響：±0.1%/250Ω（電流輸出時）

                   ±0.1%（電壓輸出時）

上電穩定時間：≤3s
