一、概述

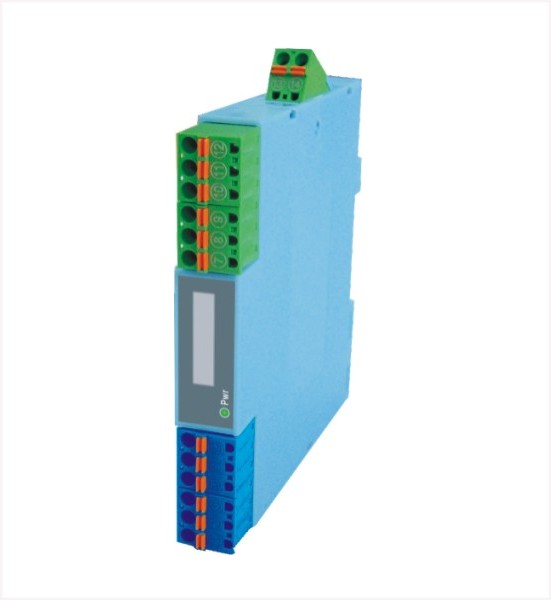

●LU-AK22安全柵接收來自危險區域的開關接點或接近傳感器信號, 通過安全柵隔離, 以繼電器觸點(電平信號或晶體管) 輸出方式傳送至安全區的控制系統或其它組合儀表。
●該隔離安全柵采用獨立的直流電源供電, 供電電源-輸入-輸出之間隔離。
二、技術指標
● 輸入?yún)?shù)（危險區信號）
◆輸入類型：
無源輸入為純開關接點； NAMUR 型符合DIN19234標準的接近傳感器。
有源信號：輸入信號 > 2.1mA時，表示為“開”（ON）
輸入信號 < 1.2mA時，表示為“關”（OFF）
開路電壓：8V±0.5V 短路電流：約 4mA
開關閥值：約 1.55mA 回滯： 0.2~0.4 mA
●輸出參數（安全區信號）
◆輸出類型：
A. 繼電器觸點： 單刀轉換繼電器
觸點特性：24VDC，2A ； 負載類型：電阻性負載； 響應時間：≤10ms
B. 電平信號：高電平 4.5V ~ 5.5V ； 低電平 ≤0.5V ； 高電平驅動能力≤20mA
C. 晶體管：外部供電電壓 ≤40V； 驅動輸出電流≤40mA
晶體管集電極輸出 高電平: VCC； 低電平: ≤2.5V
晶體管發射極輸出 高電平: VCC -2.5V； 低電平:≤ 0.5V
● 本質安全參數
防爆標志： [Exia] ⅡC
高允許電壓Um：250V
高開路電壓Uo：11V
大短路電流Io：15mA
大外部電感Lo：10mH
大外部電容Co：1.4μF
環境參數
供 電 電 源：DC24V±10%
電流消耗（24VDC供電時）：＜50mA
電源顯示燈：綠色LED 、電源供電時亮燈
輸出顯示燈：黃色LED，觸點狀態指示，OUT1為路輸出指示，OUT2為第二路輸出指示
“OUT”燈亮：指示觸點處于閉合狀態下
“OUT”燈亮：指示觸點處于斷開狀態下
使用溫度范圍：-20~ +60℃
使用濕度范圍：0 ~ 95%RH （無冷凝）
● 綜合技術參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：≤10mS
絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ
隔離強度：輸入-輸出-電源間≥100MΩ/500VDC
上電穩定時間：≤3s
