一、概述
A、主要的功能與特點

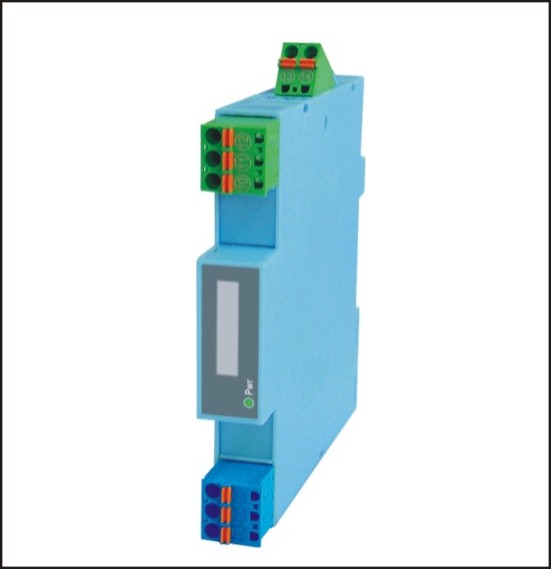

●LU-BK11安全柵將安全區的電源通過開關、晶體管或邏輯電平信號輸入來控制危險區的現場設備，適合用于驅動電磁閥、報警器等本安設備以及其它沒有能量儲存的簡單設備。
● 采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
● 帶輸出信號高低電平狀態指示燈
● 整機體積小、重量輕、可高密度安裝
二、技術指標
● 輸入?yún)?shù)（安全區信號）
輸入類型
A. 選擇干接點開關：輸入電流 ≤3mA / 24V； 開關延時 ≤2s
B. 選擇電平信號：高電平 4~24V；低電平 ≤1V C. 選擇晶體管：電氣容量 30VDC，100mA
● 輸出參數（危險區信號）
輸出信號： 邏輯電壓信號
輸出等效電路（圖一）：
輸出特性曲線（圖二）：
小輸出電壓：45mA時，12V
大輸出電壓：24V
大輸出電流：45mA
● 輸入輸出特性
正常相位（*注明: 括符內描述為反向相位）
A. 選擇干接點開關：如果輸入開關閉合，則輸出導通，輸出指示黃色燈亮
B. 選擇電平信號：如果輸入高電平 4~24V，則輸出導通，輸出指示黃色燈亮。
C. 選擇晶體管：如果輸入的晶體管導通，則輸出導通，輸出指示黃色燈亮。
（反相時，則不導通，輸出指示黃色燈滅）
A. 如果輸入開關斷開， 則輸出不導通，輸出指示黃色燈不亮
B. 如果輸入低電平 <1V， 則輸出不導通，輸出指示黃色燈不亮。
C. 如果輸入的晶體管不導通， 則輸出不導通，輸出指示黃色燈不亮。
（反相時，則導通，輸出指示黃色燈亮）
*注明 : 若需要反向相位, 需通過該產品內部的微型開關設置,用戶訂貨時注明。
● 本質安全參數
防爆標志： [Exia] ⅡC
高允許電壓Um：250V
高開路電壓Uo：25V
大短路電流Io：147mA
大外部電感Lo：1.4mH
大外部電容Co：0.08μF
● 環境參數
供 電 電 源：20-30VDC
電源顯示燈：綠色LED 、電源供電時亮燈
電流消耗（24VDC供電時）：單通道 < 75mA （輸出電流 45mA 時）;
工作溫度： 0~ +50 ℃
存儲溫度：-20~ +60℃
相對濕度： 0 ~ 95%RH （無冷凝）
● 綜合技術參數
標準精度：±0.1%
溫度漂移：±0.015%/℃
響應時間：≤10mS
絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ
隔離強度：輸入-輸出-電源間≥100MΩ/500VDC
上電穩定時間：≤3s
