口罩機焊接超聲波設備
（電話：13600905985，張經理）
一、 超音波工作原理
熱可塑性膠的超音波加工，是利用工作接面間高頻率的磨擦而使分子間急速產生熱
量，當此熱量足夠熔化工作時，停止超音波發振，此時工件接面由熔融而固化，完成加工
二、 超音波機構原理
將 220V，50HZ 轉變?yōu)?/span> 20KHz 之高壓電能，利用振動子轉換成機械能，如此的機械振動，經由傳動子，模具傳至加工物，并利用空氣壓力，產生工作接面之磨擦效果。振動子和傳動子裝置在振筒內，外接模具，利用空壓系統和控制回路，在事先設定之條件下升降，以完成操作程序。

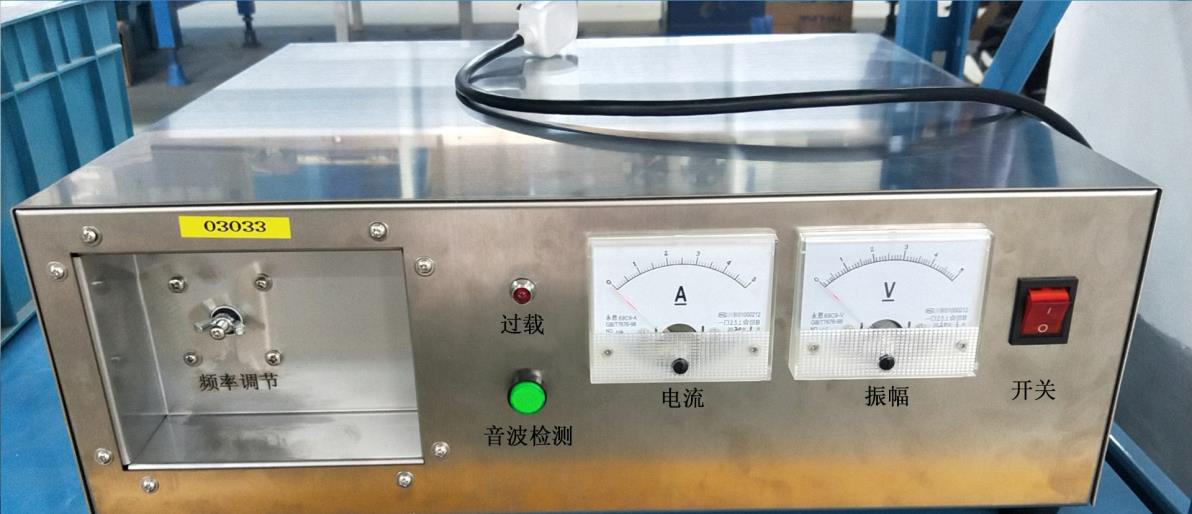

三、 電源正面面板說明
1、開關：電源開關
2、電流：顯示超聲波換能器工作電流，正常工作電流 0.2A-0.8A，不大于 1A；
3、振幅：顯示超聲波換能器工作振幅，正常工作振幅 0.2-0.8 或 2-8（電源的振幅表
刻度不同 0~5 和 0~50）不大于 1 或 10；
4、過載：顯示是否過載。正常工作，過載燈不亮，若過載，顯示紅燈；
5、音波檢測：點按或長按（不能超過 3s）該按鈕，換能器工作，此時電流表與振幅
表出現數值。用于檢測電源輸出是否；
6、頻率調節：使用十字改刀工具根據焊接實際情況調節。

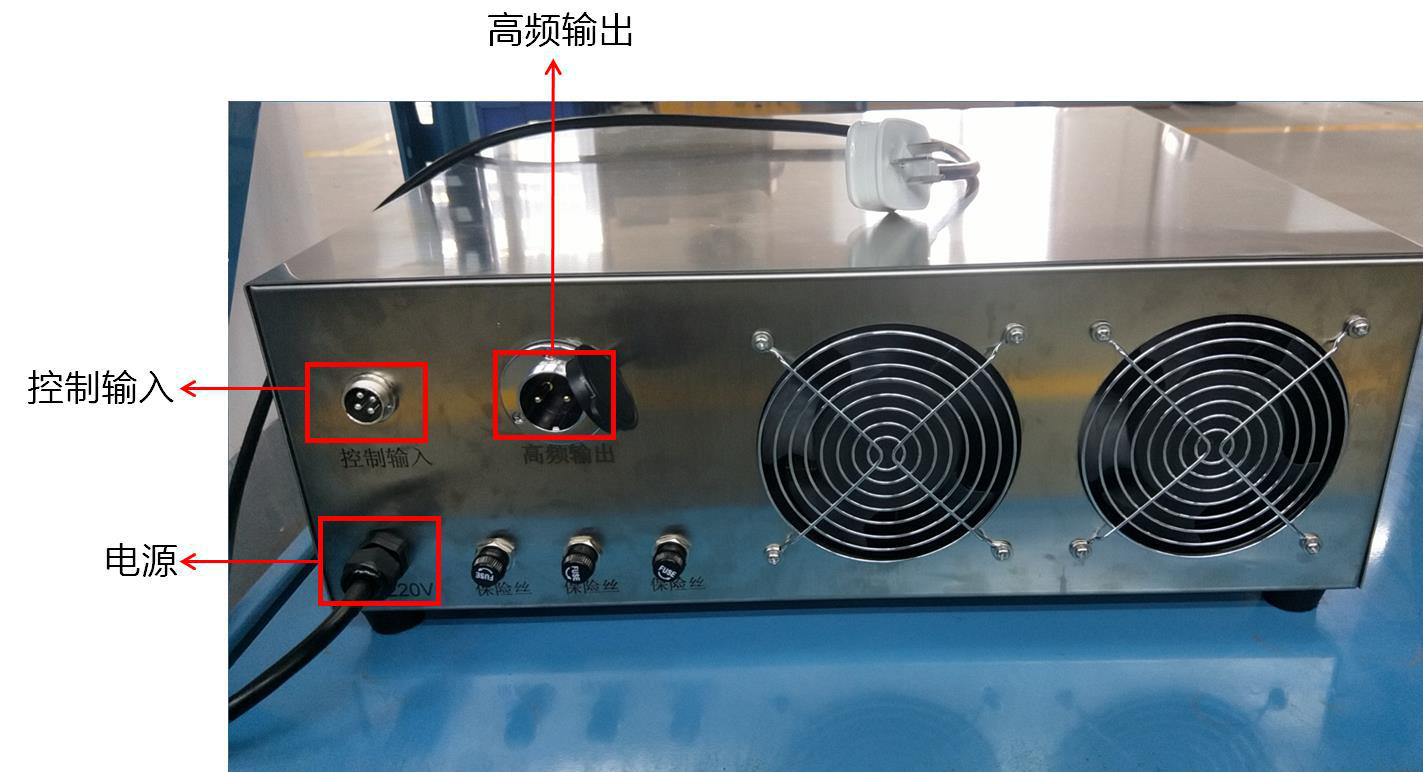

四、 電源背面面板說明
1、電源：接通 220V 50Hz 交流電源；
2、高頻輸出：與超聲波換能器插頭連接；
3、控制輸入：無源觸點，閉合表示電源運行，斷開表示電源停止。
五、 操作步驟
1、將超聲波模具與振子連接并擰緊，組合為超聲波換能器；
2、將超聲波換能器安裝在口罩機上。安裝時應注意模具向上，與口罩焊接滾筒接觸
3、將超聲波換能器通過線纜接入電源背板的高頻輸出插口。
4、將控制信號線插頭插入電源背面的控制輸入插口，另一端兩根線（沒有正反）為
5、電源插入 220v，50Hz 交流電插座；
6、檢查連接與接線是否正常，電源是否正常供電。
7、首次上電，應按音波檢測按鈕，電源不能過載，電流和振幅處于正常范圍（見第
8、打開電源正面開關，同時運行口罩機。
注意：電源與超聲波換能器在發貨前已配對（編號一致）并調試完好，不能混用。電
源和超聲波換能器新配對，一定要對頻率重新調節，否則焊接不好，甚至燒毀設備。
注意：若非必要，請勿調節頻率調節旋鈕，不是電流或振幅越大越好，否則會損傷換
六、 頻率調節
電源與超聲波換能器在發貨前已調試完好，若焊接效果不好或電流振幅過大可調節頻
注意：調節頻率時，超聲波設備應處在非工作狀態（即：“控制輸入”端斷開，模具
1、點按或長按（不超過 3s）音波檢查，同時不斷調節頻率調節旋鈕；
2、空載狀態時，調節過程中應觀察過載指示燈沒有報警，電流和振幅處于正常范圍
3、在滿足焊接工藝要求下，電流表與振幅表的數值應都越小越好。長時間電流過高
會損壞設備。
4、頻率調節過程中若過載燈亮，請立即松開音波檢查按鈕，避免電源壽命縮短或內
5、調節完成后，需擰緊調節螺釘?shù)撞康逆i緊旋扭。
七、 換能器使用要求
由于本公司產品功率為實標，超聲波振子及模具正常使用時會產生大量熱量，需加裝
