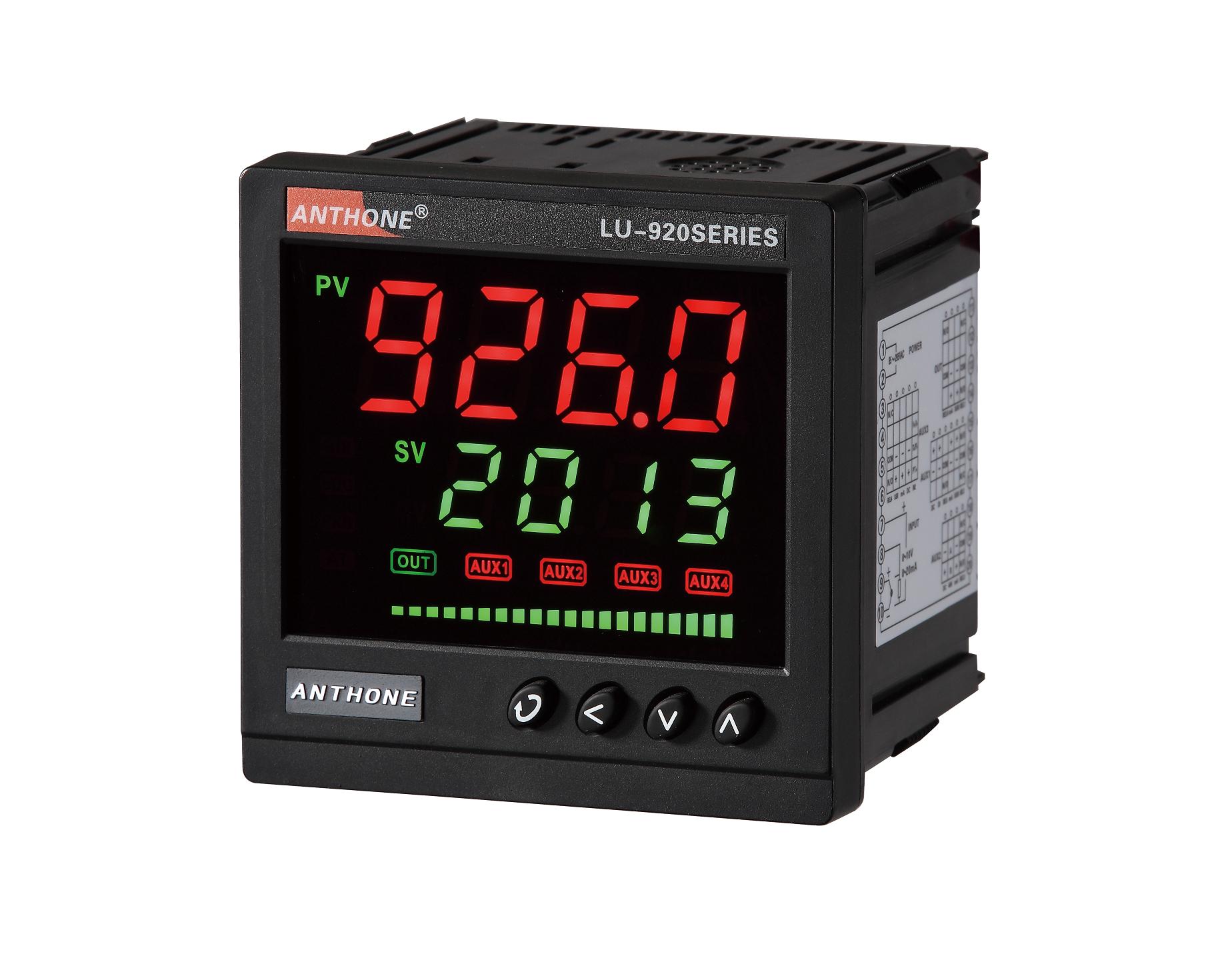

LU-962M 記憶型程序調節儀是一種采用全新設計理念的高性能、高可靠性智能型工業調節儀表。專為輕工機械、烘箱、試驗設備、制冷/制熱設備等溫度、流量、壓力、液位等調節控制而設計。廣泛應用于化工、陶瓷、冶金、石化、熱處理等行業。
一概述
LU-962M 記憶型程序調節儀是一種采用全新設計理念的高性能、高可靠性智能型工業調節儀表。專為輕工機械、烘箱、試驗設備、制冷/制熱設備等溫度、流量、壓力、液位等調節控制而設計。廣泛應用于化工、陶瓷、冶金、石化、熱處理等行業。
主要特點：
采用先進的ARM 處理器，處理速度快，接口部件簡單，可靠性穩定性強。
包含了各種常用分度號的熱電偶、熱電阻、標準電壓、標準電流等信號，快速準確的非線性校正算法，保證了數字化采樣的精度。
多種控制方式自由選擇，其中智能調節控制采用模糊理論和傳統PID 控制相結合的控制方式進行控制，使控制過程具有響應快、超調小、穩態精度高的優點，特別對那些常規PID 難以控制的大純滯后對象有明顯的控制效果?？刂扑惴ㄖ芯邆渥哉üδ堋?br />
控制給定值方式豐富，具有多種事件切換程序狀態方式。
可設定255 段程序控制曲線，可對各段控制進行獨立輸出限幅，具有跳轉功能,通過跳轉功能可把若干條程序升溫曲線連成一條，也可通過跳轉功能執行周期性的循環程序升溫曲線控制。具有暫停(HoLd)、停止（Stop）功能。
獨有的控制過程記憶功能，可設置1024 點的控制過程記憶數據，記憶模式包括PV、PV+MV 記憶兩種。記憶間隔1~60 秒可調。用戶可通過一鍵操作快速瀏覽，記憶數據根據瀏覽時間要求自動刷新。此功能可快速分析控制效果，便于控制維護。
豐富的報警輸出，4 組報警寄存器自由組合，自由定義到任意物理輸出接口。同時可選擇設置為事件輸出，并具有事件輸出延時恢復指令?？蓪?shí)現輔助第二路采樣，配合報警源、變送源參數設置，實現差值運算報警或差值運算變送功能。
雙排4 位數碼管，及20 線光柱輸出百分比顯示，人機交互操作，簡單易用。
即插即用模塊化結構，豐富的輸出規格，適用于各種應用需要。
采用標準MODBUS 通訊協議，通用性強，可靠性高。
抗干擾性能強，通過工業三級電磁兼容測試要求。
二主要技術指標
* 輸入規格及量程范圍：
熱電偶：S（-50~1768）、R（-50~1768）、B（250~1820）、K（-200~1372）、N（-200~1300）、E
（-200~1000）、J（-200~1200）、T（-200~400）
熱電阻：PT100（-200~800）、Cu50（-50~150）、Cu100（-50~150）、
標準毫伏信號：自定義0~100mV
標準電阻信號：自定義0~500 歐姆
標準電壓信號：0~10V、0~5V、1~5V、自定義0~10V
標準電流信號：4~20mA、0~10mA、自定義0~20mA
* 測量精度：0.2 級（±0.2%FS±1 個字）
* 冷端補償：±1℃
* 采樣分辨率：1℃或0.1℃
* 采樣周期：0.5 秒
* 斷偶斷阻超量程檢測，顯示Sb
* 控制方式：位式控制、手動控制、帶自整定功能的PID 人工智能調節
* 輸出方式：Scr 可控硅移相觸發輸出
SSr 固態繼電器觸發輸出（15VDC/30mA）、可控硅過零觸發輸出
rELA 繼電器觸點常開輸出（250VAC/3A）
i010 0~10mA 電流輸出（負載能力<1000 歐姆）
i420 4~20mA 電流輸出（負載能力<500 歐姆）
FrEE 0~20mA 自定義電流，范圍軟件寄存器設定
FrSS 限幅固態繼電器、可控硅過零觸發，限幅閥值軟件寄存器設定
FrrL 限幅繼電器，限幅閥值軟件寄存器設定
Scr3 三相可控硅軟件移相觸發輸出
PnJ 正反轉繼電器位置調節輸出
* 報警功能：4 組報警寄存器，自由對應到各輸出位置
10 種報警方式選擇（單邊回差上限報警、單邊回差下限報警、雙邊回差的上限報警、雙邊
回差的下限報警、正偏差報警、負偏差報警、正負偏差外報警、正負偏
差內報警、故障報警、事件輸出報警）
* 電源電壓：85~265VAC
* 整機功耗：小于4W
* 使用環境：溫度-10~+60℃，濕度0~80RH%
三輸出接口模塊
D1 開關量信號干接點隔離輸入模塊
G1 固態繼電器驅動電壓輸出模塊（DC15V/30mA）
I5 光電隔離的模擬量電流輸出模塊
U5 光電隔離的模擬量電壓輸出模塊
J5 繼電器觸點輸出模塊（250VAC/3A，常開）
J6 繼電器觸點輸出模塊（250VAC/0.8A，常開）
J7 雙繼電器觸點輸出模塊（250VAC/0.8A，常開）
J8 繼電器觸點輸出模塊（250VAC/3A，常開+常閉）
J9 繼電器觸點輸出模塊（250VAC/0.8A，常開+常閉）
S2 光電隔離RS232 通訊模塊
