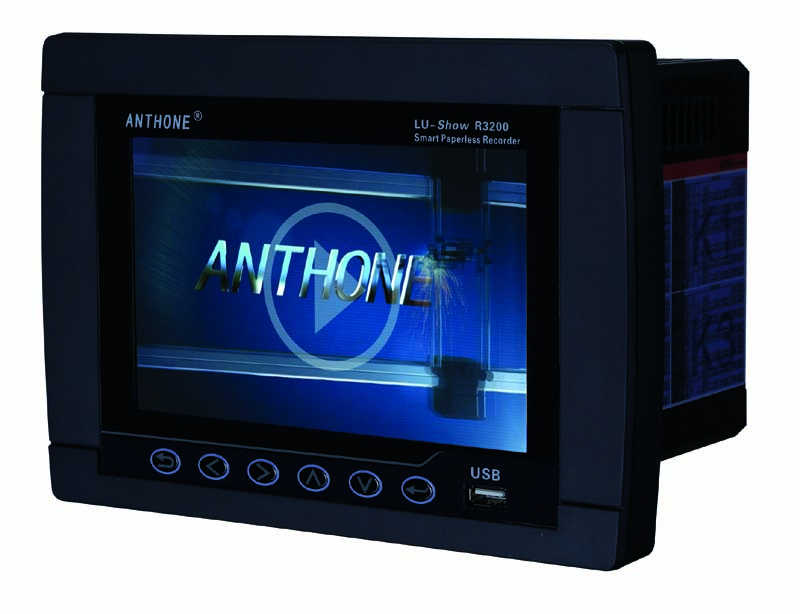

LU-show系列智能無紙記錄儀，具有開機視頻秀、開機圖片秀、工藝流程秀、“幫助”秀、滑屏動感操作、截屏打印、板卡式模塊化結構、模糊PID控制、可編程報警輸出、比較高等級抗群脈沖干擾、通道擴展功能等優點。

一、產品特點

①觸摸、滑屏動感操作

    參照智能手機的滑屏操作方式，給你不一樣的感受

②開機圖片秀

    開機輪播八張圖片，你可以拍攝照片copy到LU-show，LU-show可為你秀出來。

③工藝流程圖秀

    你可以編輯一張個性化的工藝流程圖或拍攝一張實物照片作為顯示背景。

④“幫助”秀

    在PC上編輯好設備操作說明及問題解答等資料copy到LU-show，LU-show自動生成“幫助”文件，
 ⑤開機視頻秀

    開機播放你的企業視頻、產品視頻、廣告視頻，動態展示你的企業風采。

二、概況

    LU-show系列智能無紙記錄儀集記錄與控制于一身，具有全切換萬能輸入：熱電偶、熱電阻、標準電壓和標準電流等信號；輸出控制方式有PID控制、位式控制、自整定控制和手動控制等。

     LU-show R/C3200可以接入1至16路PID控制或1至32路信號輸入，每個控制板有獨立的信號輸入、主輸出和報警輸出，輸入與輸出完全隔離?？删幊蘌ID控制，程序控制曲線多可達100段?？商峁侂娸敵?。
    具有靈活的數據存儲模式：記錄儀內置512MB的存儲空間，每一通道都有獨立可調的記錄間隔（1-3600秒）；用戶可根據需要選擇通道和記錄間隔進行數據存儲。大容量FLASH閃存芯片存儲歷史數據，掉電保存，內部存儲時間可達95.5天至941年。采  用USB接口技術，可直接將數據轉存到U盤，使記錄時間更長。
    具有方便的數據處理方式：可以直接截屏后copy到PC上打印，打印用戶指定時間的數據及曲線；通訊方式采用智能選擇方式，無須打開機殼就可設置為RS232 MODBUS RTU、RS485 MODBUS RTU或LAN MODBUS TCP；通過RS232通訊接口與便攜計算機、掌上電腦（PAD）連接，直接上傳儀表的實時/歷史數據，可通過上位機數據管理軟件或U盤工具軟件，對數據進行分析、存檔、打印等處理；也可通過RS485或LAN(以太網)通訊接口，與組態王、MCGS等專業組態實時監控系統。
    具有強大的顯示功能：總貌畫面顯示、特大畫面顯示、棒圖畫面顯示、實時曲線顯示、控制過程畫面顯示、歷史曲線畫面顯示、報警畫面顯示、系統組態畫面顯示、通道組態畫面顯示、打印設置畫面顯示等，曲線畫面均有縮放功能，并提供智能化歷史趨勢全自動回放功能，具有時間和幅度縮放功能，查找報警點極為方便，同時提供定位查尋功能，可直接查詢某年、月、日、時、分、秒的數據，方便快捷；具有位號顯示功能，可對通道進行命名，并可由用戶自定義。
   豐富的報警輸出，9種報警方式任意設置。
   具有中英雙語切換顯示界面。

三、系統參數

1、系統工作參數

      采集周期：0.5秒
      基本誤差：±0.2％F.S
      工程量實時顯示精度：±0.2％F.S
      曲線顯示精度：±0.2％F.S
      追憶精度：±0.2％F.S
      棒狀圖：±0.2％F.S
      開關電源：85-264VAC，12W，50Hz±１Hz；或24VDC

2、測量輸入信號參數

     LU-R/C3200與LU-show R/C2200型過程控制無紙記錄儀允許多種類型的信號直接輸入，通道間全隔離，隔離電壓大于400V。輸入信號的種類包括：0~10mADC，4~20mADC，0~5VDC，1~5VDC，熱電偶（B、E、J、K、S、T、Wre325、N），熱電阻（Pt100、Cu50、Cu100）等。
各信號類型如下：

        Ⅱ型：                0~10mADC，0~5VDC；
        Ⅲ型：                4~20mADC，1~5VDC；
        K型熱電偶：           0℃~1300℃；
        S型熱電偶：           0℃~1700℃；
        B型熱電偶：           0℃~1800℃；
        T型熱電偶：          -200℃~400℃；
        E型熱電偶：          -200℃~1000℃；
        J型熱電偶：          0℃~800℃；
        Wre325型熱電偶：     0℃~2300℃
        N型熱電偶：          0℃~1300℃
        Pt100：              -200℃~600℃；
        Cu50：               -50℃~150℃；
        Cu100：              -50℃~150℃；

壓力信號類型：0-10mADC，4-20mADC
輸入阻抗： 電流：250Ω；

           電壓：650KΩ；
           熱電阻，要求三線電阻平衡；
           引線電阻<10Ω

輸入通道：  1通道～16通道，允許各通道為不同類型信號輸入。
熱電偶冷端補償誤差：±1℃

3、輸出信號參數

輸出方式：

 0-10mADC電流(RL<1000Ω，可擴展至2000Ω)；

 0-20mADC電流(RL<500Ω，可擴展至1000Ω )；
0-22mADC自定義電流(軟件自由設定)；
固態繼電器觸發（12V/50mADC）；
繼電器開關量；
可控硅過零觸發輸出(單相、三相)；
24V配電：電流<200mADC。

4、歷史數據存儲

    記錄數據的存儲空間是動態可調的，每一路都有單獨可調的記錄間隔，每一路都可單獨打開或關閉。打開的通道數越少，記錄間隔越長，則記錄的歷史數據越長，反之越短。記錄通道歷史數據的內部FLASH存儲空間是512M，記錄數據保存時間的長短由打開通道數和已經打開的通道的記錄間隔決定，可記錄95天到941年。
