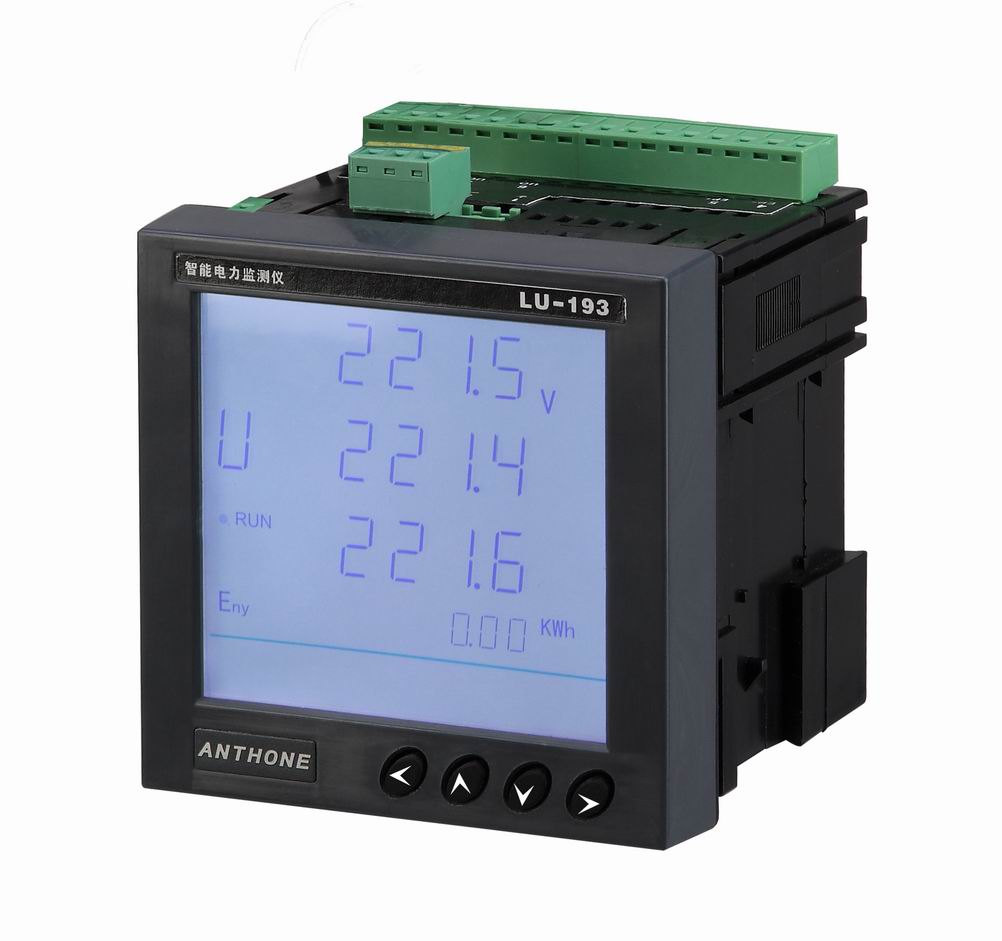

LU-193系列智能電力監測儀，是一種具備多功能、高精度及高可靠性的智能電力監控裝置，其強大的擴展功能模塊可以替代多種儀表，如變送器、繼電器和其它功能模塊，具有較高性?xún)r(jià)比。作為一種先進的智能化、數字化的電網采集終端，LU-193系列電力監測儀可廣泛應用于電力系統、工礦企業、公用設施、智能大廈等電力監控系統。
|
端子號 |
端子定義 |
端子號 |
腳位定義 |
|
端子1 |
儀表輔助電源接線端子 |
1 |
機殼地FG |
|
3 |
輔助電源N端 |
||
|
5 |
輔助電源L端 |
||
|
端子2 |
電壓信號輸入及擴展電能脈沖接線端子 |
6 |
電能脈沖輸出EP1- |
|
8 |
電能脈沖輸出EP1+ |
||
|
10 |
電能脈沖輸出EP2- |
||
|
12 |
電能脈沖輸出EP2+ |
||
|
15 |
電壓信號輸入端U0 |
||
|
17 |
C相電壓信號輸入Uc |
||
|
19 |
B相電壓信號輸入Ub |
||
|
21 |
A相電壓信號輸入Ua |
||
|
端子3 |
電流信號輸入及擴展RS485接線端子 |
22 |
RS485通訊接線B |
|
23 |
RS485通訊地 |
||
|
24 |
RS485通訊接線A |
||
|
28 |
C相電流輸出端I3 |
||
|
29 |
C相電流輸入端I3* |
||
|
31 |
B相電流輸出端I2 |
||
|
32 |
B相電流輸入端I2* |
||
|
34 |
A相電流輸出端I1 |
||
|
35 |
A相電流輸入端I1* |
LU193基本技術參數如下表：
|
項目 |
技術指標 |
|
測試準確度 |
電壓：0.2級 電流：0.2級 有功功率：0.5級 無功功率：0.5級 視在功率：0.5級 功率因數：0.5級 有功電能：0.5級 無功電能：1級 頻率0.1級 |
|
諧波測量 |
2～31次電壓、電流諧波分量 |
|
接線方式 |
三相四線；三相三線；一相兩線。 |
|
頻率范圍 |
45～65Hz |
|
輸入信號額定值 |
電壓：420V 電流：5A |
|
吸收功耗 |
電壓：＜0.6VA(420V) 電流：＜0.1VA |
|
過載能力 |
電壓：750V連續；1000V 10秒；1200V 3秒 電流：2倍額定連續；1倍額定30秒；25倍額定2秒；50倍額定1秒 |
|
輔助電源 |
AC：85～265V 45～65Hz DC：100 |
|
功耗 |
≤2W,4VA |
|
工作條件 |
溫度：－10～＋50℃；濕度：20～95％（無凝露） |
|
儲藏條件 |
溫度：－25～＋75℃；濕度：20～95％（無凝露） |
|
外形尺寸 |
基本型：96mm×96mm×88mm 帶擴展模塊：96mm×96mm×108mm |
|
開孔尺寸 |
方形：92mm×92mm 圓形：直徑d=100mm |
|
單機凈重 |
0.8 kg |
廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及高度系統。
