一、概述

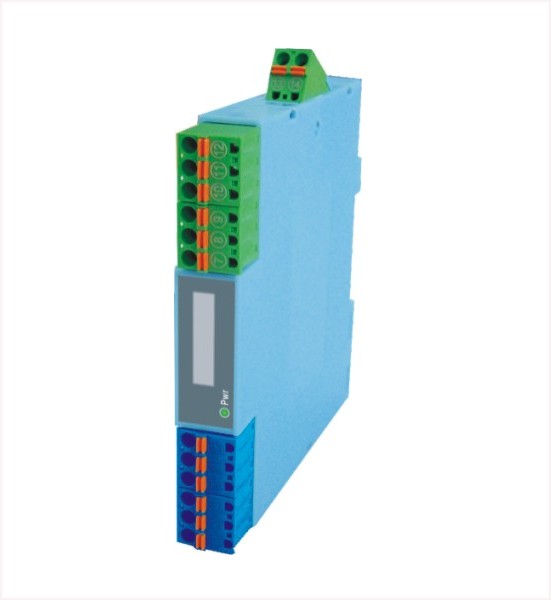

LU-BK22安全柵將安全區的電源通過開關、晶體管或邏輯電平信號輸入來控制危險區的現場設備，適合用于驅動電磁閥、報警器等本安設備以及其它沒有能量儲存的簡單設備。

采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

帶輸出信號高低電平狀態指示燈

整機體積小、重量輕、可高密度安裝

二、技術指標

輸入?yún)?shù)（安全區信號）

輸入類型

A.  選擇干接點開關：輸入電流  ≤3mA / 24V； 開關延時 ≤2s

B.  選擇電平信號：高電平 4~24V；低電平 ≤1V

C.  選擇晶體管：電氣容量  30VDC，100mA

輸出參數（危險區信號）

輸出信號：  邏輯電壓信號

輸出等效電路（圖一）：

輸出特性曲線（圖二）：

小輸出電壓：45mA時，12V

大輸出電壓：24V

大輸出電流：45mA

輸入輸出特性

正常相位（*注明: 括符內描述為反向相位）

A. 選擇干接點開關：如果輸入開關閉合，則輸出導通，輸出指示黃色燈亮

B. 選擇電平信號：如果輸入高電平 4~24V，則輸出導通，輸出指示黃色燈亮。

C. 選擇晶體管：如果輸入的晶體管導通，則輸出導通，輸出指示黃色燈亮。

 反相時，則不導通，輸出指示黃色燈滅）

A. 如果輸入開關斷開， 則輸出不導通，輸出指示黃色燈不亮

B. 如果輸入低電平 <1V， 則輸出不導通，輸出指示黃色燈不亮。

C. 如果輸入的晶體管不導通， 則輸出不導通，輸出指示黃色燈不亮。

 （反相時，則導通，輸出指示黃色燈亮）

注明：若需要反向相位, 需通過該產品內部的微型開關設置,用戶訂貨時注明。

本質安全參數

防爆標志： [Exia] ⅡC

  高允許電壓Um：250V

  高開路電壓Uo：25V

大短路電流Io：147mA

大外部電感Lo：1.4mH

大外部電容Co：0.08μF

環境參數

供 電 電 源：DC24V±10%

電源顯示燈：綠色LED 、電源供電時亮燈

電流消耗（24VDC供電時）：雙通道 < 110mA （輸出電流 45mA 時）

工作溫度： 0~ +50 ℃

存儲溫度：-20~ +60℃

相對濕度： 0 ~ 95%RH （無冷凝）

綜合技術參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：≤10mS

絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ

隔離強度：輸入-輸出-電源間≥100MΩ/500VDC

上電穩定時間：≤3s
